उत्पाद विवरण

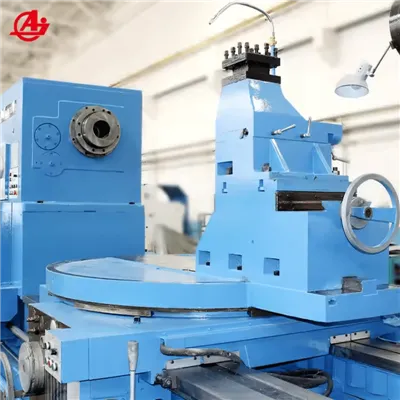

गोलाकार खराद का उपयोग मुख्य रूप से आंतरिक और बाहरी बेलनाकार सतहों, शंक्वाकार सतहों और अन्य घूर्णन सतहों के साथ-साथ विभिन्न मीट्रिक, शाही, मॉड्यूल और पिच धागे को मोड़ने के लिए किया जाता है। इसका उपयोग ऑयल ग्रूव्स और कीवेज़ को ब्रोचिंग करने के लिए भी किया जा सकता है।
यदि आप हमारे लेथ के बारे में अधिक जानना चाहते हैं या खरीदने में रुचि रखते हैं, तो कृपया हमसे यहां संपर्क करेंwells@aymachinetools.com. हमारी टीम आपकी पूछताछ का तुरंत जवाब देगी।
उत्पाद पैरामीटर
|
वस्तु |
इकाई |
CW61100B |
CW61125B |
CW61140B |
CW61160B |
|
क्षमता |
|||||
|
बिस्तर पर झूलो |
मिमी |
1000 |
1250 |
1400 |
1640 |
|
गाड़ी के ऊपर झूलना |
मिमी |
615 |
865 |
1015 |
1250 |
|
वर्कपीस की अधिकतम लंबाई |
मिमी |
1500 2000 3000 4000 5000 6000 8000 10000 12000 |
|||
|
मैक्स.टर्निंग लंबाई |
मिमी |
1300 1800 2800 3800 4800 5800 7800 9800 11800 |
|||
|
गाइडवे का पैन |
मिमी |
755 |
|||
|
धुरी |
|||||
|
धुरी नाक |
मिमी |
A2-15(8×M22) |
|||
|
तकला बोर |
मिमी |
130 |
|||
|
धुरी का पतला छेद |
|
1:20/140 |
|||
|
स्पिंडल गति की सीमा |
आर/मिनट |
आगे:3.15~315 ; रिवर्स:3.5~291 |
|||
|
स्पिंडल गति की संख्या |
|
आगे:21; उलटा:12 |
|||
|
खिलाना |
|||||
|
अनुदैर्ध्य और क्रॉस की संख्या |
|
56/56 |
|||
|
प्रति क्रांति फ़ीड |
मिमी |
अनुदैर्ध्य:0.1~12;क्रॉस:0.05~6;शीर्ष स्लाइड:0.025~3 |
|||
|
मीट्रिक धागे की संख्या और सीमा |
|
44;1~120मिमी |
|||
|
इंच धागे की संख्या और सीमा |
|
31;28~1/4 |
|||
|
मॉड्यूल थ्रेड की संख्या और सीमा |
|
45;0.5~60मिमी |
|||
|
व्यास की संख्या और सीमा। धागा |
|
38;1/2~56डीपी |
|||
|
बुर्ज |
|||||
|
केंद्र रेखा और उपकरण विश्राम तल की दूरी |
मिमी |
48 |
|||
|
टूल पोस्ट स्विंग रेंज |
डिग्री |
±90 डिग्री |
|||
|
क्रॉस स्लाइड की अधिकतम यात्रा |
मिमी |
520(20″) |
580 |
580 |
630 |
|
शीर्ष स्लाइड की अधिकतम यात्रा |
मिमी |
300 |
|||
|
टूल शैंक का अनुभाग |
मिमी |
45(260x260) |
|||
|
तीव्र यात्रा गति |
मिमी/मिनट |
अनुदैर्ध्य:3740;क्रॉस:1870;छोटी स्लाइड:935 |
|||
|
टेलस्टॉक |
|||||
|
दीया. टेलस्टॉक का |
मिमी |
160(6″) |
|||
|
टेलस्टॉक क्विल की यात्रा |
मिमी |
300(12″) |
|||
|
टेलस्टॉक क्विल का टेपर छेद |
|
मोर्स 6 |
|||
|
अन्य |
|||||
|
मुख्य मोटर शक्ति |
किलोवाट |
22 |
|||
|
लंबाई |
मिमी |
4600 5100 6100 7100 8100 9100 11100 13100 15100 |
|||
|
चौड़ाई |
मिमी |
2150 |
|||
|
ऊंचाई |
मिमी |
1700 1825 2150 |
|||
|
वर्कपीस का अधिकतम वजन |
किग्रा |
6000 |
|||
उत्पाद की विशेषताएँ
1. बिस्तर के किनारे की दीवारें एक डबल रिब्ड प्लेट संरचना का उपयोग करती हैं, जिसमें आंतरिक पसलियाँ बॉक्स प्रकार और विकर्ण विन्यास को जोड़ती हैं। यह डिज़ाइन पारंपरिक खराद की तुलना में अधिक कठोरता प्रदान करता है, स्थिर परिशुद्धता सुनिश्चित करता है और भारी शुल्क काटने के संचालन को सक्षम बनाता है।
2. सैडल में एकल लीवर संचालित रैपिड ट्रैवर्स तंत्र शामिल है। स्पिंडल ब्रेकिंग और दिशात्मक नियंत्रण हाइड्रोलिक या मैन्युअल ऑपरेशन के माध्यम से उपलब्ध हैं, जिससे उपयोगकर्ता चयन कर सकता है।
3. सैडल गाइडवेज़ को "TSF" ब्रांड की नरम {{1}बेल्ट घिसावट {{2}प्रतिरोधी सामग्री से लेपित किया गया है।
4. उपयोगकर्ता की आवश्यकताओं के अनुसार एक स्वचालित फ़ीड तंत्र जोड़ा जा सकता है। ऊपरी स्लाइड शॉर्ट टेंपर टर्निंग के लिए स्वतंत्र रूप से काम कर सकती है; अनुदैर्ध्य फ़ीड के साथ मिलकर, यह लंबे टेपर को भी बदल सकता है।
उपयोग सिफ़ारिशें
उपकरण की स्थिति की जाँच करें
ऑपरेशन से पहले, ऑपरेटरों को उपकरण की स्थिति का निरीक्षण करना चाहिए, स्पिंडल, गाइडवे और ट्रांसमिशन सिस्टम की स्नेहन स्थिति को सत्यापित करने पर ध्यान केंद्रित करना चाहिए ताकि कोई जाम या असामान्य शोर न हो। साथ ही प्रारंभिक सटीकता विचलन को रोकने के लिए पोजिशनिंग डिवाइस को कैलिब्रेट करें।
उपकरण चयन और स्थापना
विशेष गोलाकार टर्निंग टूल का चयन करें (वर्कपीस की वक्रता से मेल खाने वाले अत्याधुनिक त्रिज्या के साथ)। स्थापना के दौरान, सुनिश्चित करें कि उपकरण की केंद्र ऊंचाई वर्कपीस के घूर्णन केंद्र के साथ सटीक रूप से संरेखित हो। महत्वपूर्ण गलत संरेखण मशीनीकृत गोलाकार सतह में दोष पैदा करेगा।
वास्तविक समय में मशीनिंग की निगरानी करें
मशीनिंग पैटर्न पर बारीकी से ध्यान देते हुए, देखने वाली विंडो के माध्यम से काटने की प्रक्रिया का निरीक्षण करें। यदि चिपके हुए या खंडित चिप्स दिखाई देते हैं, तो यह उपकरण के किनारे खराब होने का संकेत देता है और तत्काल प्रतिस्थापन की आवश्यकता होती है। उलझने के खतरों को रोकने के लिए ऑपरेशन के दौरान घूमने वाले वर्कपीस या टूल को छूने से बचें।
समय पर सफाई और रखरखाव
मशीनिंग के बाद, बाद के संचालन के लिए स्थिति सटीकता बनाए रखने के लिए सभी वर्कपीस मलबे को हटा दें, विशेष रूप से गाइडवे या फिक्स्चर अंतराल में फंसे कणों को हटा दें। उपकरण के जीवनकाल को बढ़ाने के लिए गाइडवेज़ और स्पिंडल जैसे महत्वपूर्ण घटकों को पुनः चिकनाई दें।
उत्पाद विवरण
उत्पाद पैकेजिंग
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: आपकी न्यूनतम ऑर्डर मात्रा और वारंटी क्या है?
ए: MOQ एक सेट है, और वारंटी एक वर्ष है।
प्रश्न: आप किस सीएनसी प्रणाली का उपयोग करते हैं?
उत्तर: फैनुक, सीमेंस, मिस्टुबिशी, जीएसके आदि। यह आपकी पसंद पर निर्भर करता है।
प्रश्न: डिलीवरी का समय कब है?
उत्तर: हम आपका भुगतान प्राप्त होने के 90 दिनों के भीतर इसकी डिलीवरी कर देंगे।
प्रश्न: क्या आपकी कंपनी तकनीकी कर्मियों को हमारी कंपनी में भेज सकती है और हमारे कर्मचारियों को निःशुल्क निर्देशित कर सकती है?
उत्तर: जब मशीन खरीदार की स्थापना स्थल पर पहुंचती है, तो हम समय पर मैकेनिकल और इलेक्ट्रिकल इंजीनियरों को खरीदार के शेड्यूल के अनुसार स्थापित करने के लिए भेजते हैं। विदेश जाने से पहले वीजा और इंस्टॉलेशन की तैयारी से निपटने के लिए विक्रेता खरीदार के साथ सहयोग करेगा।
